風荷載大小的確定

根據現場調研及相關工區提供的資料，彩鋼房的高度為3.0m，其平面布置見圖1。根據結構的受力性質，取其中一個單元(見圖2)進行分析。

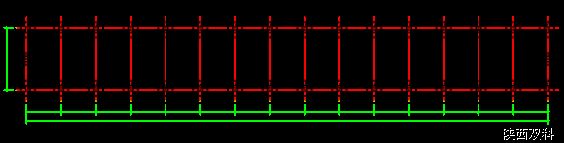

圖1 平面布置

圖2 計算單元

根據《蘭新鐵路新疆有限公司文件》(新鐵安質2010 33號)提供的風級鳳速換算表(見表1)及《鐵路橋涵設計基本規范》中的4.4.1條確定風荷載的大小。

表1 風級風速換算表

《鐵路橋涵設計基本規范》中的4.4.1條規定，作用于結構物上的風荷載強度可按下式計算：

式中W—風荷載強度(Pa);

W—基本風壓值(Pa)，，系按平坦空曠地面，離地面20m高，頻率1/100的10min平均最大風速V(m/s)計算確定;一般情況W可按《鐵路橋涵設計基本規范》中附錄D“全國基本風壓分布圖”，并通過實地調查核實后采用;

K1—風載體形系數，對橋墩可參照《鐵路橋涵設計基本規范》中表4.4.1-1，其它構件為1.3;

K2—風壓高度變化系數，可參照《鐵路橋涵設計基本規范》中表4.4.1-2，風壓隨離地面或常水位的高度而異，除特殊高墩個別計算外，為簡化計算，橋梁工程中全橋均取軌頂高度處的風壓值;

K3—地形、地理條件系數，可參照《鐵路橋涵設計基本規范》中表4.4.1-3。

針對本工程場地實際特點，取k1=1.3， k2=1.0 ，k3=1.3。取風級10下的風速為28.4m/s，風級12下的風速為36.9m/s，風級15下的風速為50.8m/s。計算得罐體每延米的荷載強度分別為：風級10為2.94kN/m，風級12為4.96kN/m，風級15為9.44kN/m，計算過程見表2。

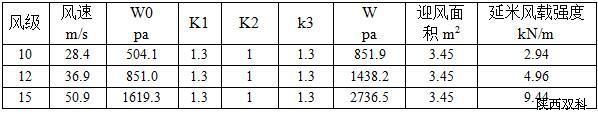

表2 風級與風荷載強度大小
